 Клеммник: особенности применения

Клеммники – что это такое и для чего они нужны?

Существуют разные способы соединения проводки, и выбрать лучший не могут даже опытные электротехники. Предварительная скрутка, пайка, клеммник винтовой, обжимка — ПУЭ допускают использование разных методик. И в каждом случае подбирается свой вариант, исходя из характеристик кабелей, планируемой эксплуатационной нагрузки.

Для обустройства бытовых сетей часто применяются винтовые соединительные клеммники. Их преимущества: простота установки, надежность крепления, возможность соединения проводов с разными электромеханическими свойствами и разного диаметра. Они практически вытеснили опасную «скрутку», предполагающую обязательную пайку и повышающую риск возникновения короткого замыкания, плавления изоляционной оболочки.

Что такое клеммник?

Клеммник или клеммная колодка — электромонтажное изделие, использующееся для соединения кабелей. Представляет собой несколько контактов с креплениями для проводов в корпусе из материала-диэлектрика (обычно пластика). По показателям электроустановочной надежности соединительные клеммники практически не уступают пайке. Но для их использования не требуется сварочных аппаратов, специальных навыков или больших временных затрат. В результате упрощается подключение электротехники и создание разводки, ускоряется выполнение работ. К другим преимуществам этого способа можно отнести:

  • Исключение человеческого фактора – качество контакта не зависит от квалификации электрика.
  • Быстрое подключение без специнструмента.
  • Гарантированная защита от прикосновений к оголенным проводам и попадания на них пыли, влаги.
  • Простая модернизация схем разводки в случае необходимости.
  • Хорошая устойчивость к вибрационным воздействиям без риска разъединения.
  • Автоматическое регулирование силы нажатия.

Использование клеммников одобрено Госэнергонадзором. При правильном монтаже такой вариант полностью исключает риск контакта с токопроводящей частью проводки, при этом сохраняется возможность разобрать соединение в случае необходимости.

Характеристики изделия и возможности применения зависят от типа клеммника. Среди наиболее популярных выделяют:

  • пружинный;
  • соединительный;
  • винтовой.

Пружинные клеммники

Клеммники – что это такое и для чего они нужны?

Их называют еще самозажимными или клеммниками быстрого подключения из-за способности ускорять процесс выполнения электроустановки. Для их применения не нужен никакой специальный инструмент: прочная связь обеспечивается за счет хромоникелевой пружины, вшитой в корпус и устойчивой к растяжению.

Еще одно их преимущество — универсальность: подходят для работы с алюминиевым и медным кабелем с сечением от 0,75 до 2,5 мм². Главное условие — соблюсти калибровку отверстий. Единственный недостаток этого вида клеммников — они занимают достаточно много места, что не всегда допустимо при установке распределительных коробок.

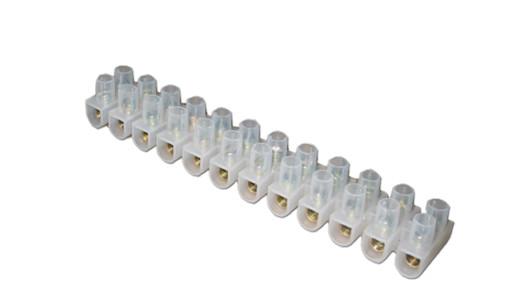

Винтовые клеммники

Самый популярный вид, использующийся при выполнении большинства видов электромонтажных работ, в распределительных щитах. Их особенность — винтовой тип зажима. Благодаря большой прикладываемой к кабелю силе, увеличивается площадь между жилой и устройством, достигается повышенная надежность контакта без риска потери значений тока.

К преимуществам винтовых клеммников относят также возможность быстрого демонтажа в случае необходимости и снижение временных и финансовых затрат на выполнение электротехнических работ.

Соединительные изолирующие зажимы

Помимо винтовых клеммников электрики часто используют СИЗ — «колпачки» из полимерных материалов. Они просты в установке: все жилы зачищаются, скручиваются в один пучок, на который сверху надевается СИЗ. Встроенная в корпус металлическая пружина с усилием зажимает провода. К преимуществам можно отнести высокие показатели противопожарной и электроизоляционной защиты. Но по своим рабочим параметрам такой способ проигрывает применению винтовых клеммников.

Выбор клеммника по типу монтажа

При подборе рекомендуется учитывать механизм установки. По типу монтажа клеммники подразделяются на:

  • Винтовые. Провод, проходящий между двумя контактными пластинами, зажимается с помощью винтового механизма.
  • Разъемные. Состоят из двух отдельных элементов, один из которых соединяется с проводом, второй – с платой.
  • Нажимные. По конструкции схожи с пружинными моделями.
  • Барьерные. Те же винтовые соединительные клеммники, но рассчитанные выдерживать большую силу тока.
  • Проходные клеммники. Позволяют параллельно подключать несколько кабелей с обеих сторон для создания более сложных схем разводки.

В отдельную группу иногда выделяют клеммники для щитов, но чаще всего под ними подразумеваются изделия с винтового типа. Также электротехники используют наборные клеммники. С их помощью осуществляется монтаж DIN-реек, а главная особенность — возможность набрать в блок нужное количество клемм (число должно быть кратно двум). Наборный клеммник фиксируется с помощью специальных защелок, предотвращая их выпадание из блока.

На что обратить внимание перед покупкой клеммника?

Выбирая клеммник соединительный, требуется учитывать его электромеханические свойства. К наиболее важным параметрам относят:

  • Рабочие характеристики тока. Некоторые винтовые клеммники используются только в бытовых сетях с напряжением в 220 В, другие предназначены для установки в производственных помещениях, где напряжение увеличивается до 380 В. Если не учитывать силу тока в сети, проводники оплавятся, возможно короткое замыкание.
  • Максимальная температура. Большинство проходных винтовых клеммников предназначены для работы при нагреве не выше 105°С — этого достаточно для использования в бытовой проводке при подключении большинства приборов. Но в сильноточных системах носители могут разогреваться до 300°С при пиковых нагрузках. Чтобы избежать оплавления, нужно подобрать изделия, рассчитанные на эту температуру.
  • Усилие затяжки. Чем оно выше — тем шире контакт между жилой и клеммой, а связь прочная, устойчивая к вибрации. Но тем больше сил нужно приложить для достижения хорошей фиксации — это может замедлить процесс монтажа и потребовать использование дополнительных инструментов. В проходных клеммниках от наиболее известных производителей этот параметр обычно варьируется от 0,2 до 2,5 Нм.
  • Сечение. Показывает, с проводом какого диаметра работает колодка. А вот материал изготовления жилы не имеет значения: винтовые клеммники дают устойчивый контакт и с алюминием, и с медью.
Клеммники

Материал изготовления

Электромеханические характеристики определяются материалом изготовления. Обычно используются металлические сплавы, полимерные соединения, керамика.

В качестве диэлектрической оболочки часто применяется полиамид — он не поддерживает горение, устойчив к коррозии, диапазон его рабочих температур составляет от -35°С до +170°С. Для токонесущих элементов в винтовых колодках используется медь с оловянно-свинцовой оболочкой, повышающей сопротивляемость металла к разрушению.

Если измерительный клеммник планируется устанавливать в сильноточных сетях, лучше отдать предпочтение изделиям из керамики. Они выдерживают кратковременный разогрев до 1000°С.

Где купить винтовые проходные клеммники?

Широкий выбор наборных клеммников для щитов предлагает компания ООО «Электроавтоматика». С помощью удобного каталога вы можете купить измерительные винтовые клеммники по доступным ценам. Узнайте интересующую информацию об изделиях, их характеристиках и особенностях выбора по многоканальному телефону, указанному на сайте.
