Зажимы наборные ЗН-27 и блоки зажимов наборных БЗН-27. Техническая информация

Клеммные зажимы

Зажимы наборные предназначены для присоединения и ответвления проводников из меди и алюминия в электрических цепях переменного тока с частотой 50Гц напряжением до 660В и постоянного тока напряжением до 440В. Клеммные зажимы (клеммники), а также блоки зажимов, собранные из целого ряда клеммников, широко применяются для компактного и надежного подсоединения входящих и отходящих электрических цепей электрошкафов различного назначения.

Зажимы наборные серии ЗН27 мостиковые

Зажимы наборные серии ЗН27 удостоены звания — Дипломант конкурса «100 Лучших Товаров России- 2004» в номинации «Продукция производственно-технического назначения».

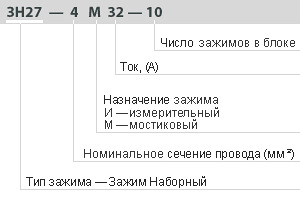

Зажим наборный Обозначения зажима наборного
Условные обозначения
Наименование изделия Общий вид зажима Технические
характеристики
Применяемость Цена, руб., без НДС
Сечение, мм2 Ток, А
Зажимы наборные серии ЗН27 (мостиковые) ТУ16-89 ИГФР.687222.023
ЗН27-2,5М25Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 2,5 25 Р3-1 – рейка С-обр. договорная
ЗН27-2,5М25Д/ДУ3- тип2 (Р2-2) Зажим наборный мостиковый Р2-2 – DIN 15мм договорная
ЗН27-2,5М25Д/ДУ3- тип3 (Р2-1,Р2-3) Зажим наборный мостиковый Р2-1, Р2-3- DIN 35мм договорная
ЗН27-4М32Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 4 32   договорная
ЗН27-4М32Д/ДУ3- тип2 (Р2-1,Р2-3) Зажим наборный мостиковый   договорная
ЗН27-6М40Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 6 40   договорная
ЗН27-6М40Д/ДУ3- тип2 (Р2-1,Р2-3) Зажим наборный мостиковый   договорная
ЗН27-10М63Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 10 63   договорная
ЗН27-10М63Д/ДУ3- тип2 (Р2-1,Р2-3) Зажим наборный мостиковый   договорная
ЗН27-16М80Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 16 80   договорная
ЗН27-16М80Д/ДУ3- тип2 (Р2-1,Р2-3) Зажим наборный мостиковый   договорная
ЗН27-25М100Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 25 100   договорная
ЗН27-25М100Д/ДУ3- тип2 (Р2-1,Р2-3) Зажим наборный мостиковый   договорная
ЗН27-35М135-160Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 35 135-160   договорная
ЗН27-50М160Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 50 160   договорная
ЗН27-50М160Д/ДУ3- тип2 (Р2-1,Р2-3) Зажим наборный мостиковый   договорная
ЗН27-70М200Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 70 200   договорная
ЗН27-70М200Д/ДУ3- тип2 (Р2-1,Р2-3) Зажим наборный мостиковый   договорная
ЗН27-95М250Д/ДУ3- тип1 (Р3-1) Зажим наборный мостиковый 95 250   договорная
ЗН27-95М250Д/ДУ3- тип2 (Р2-1,Р2-3) Зажим наборный мостиковый   договорная

Зажимы наборные серии ЗН27 измерительные и проходные

Наименование изделия Общий вид зажима Технические
характеристики
Применяемость Цена, руб., без НДС
Сечение, мм2 Ток, А
Зажимы наборные серии ЗН27 (измерительные) ТУ16-89 ИГФР.687222.023
ЗН27-2,5И25Д/ДУ3- тип1 (Р3-1) Зажим наборный измерительный 2,5 25   договорная
ЗН27-2,5И25Д/ДУ3- тип2 (Р2-1, Р2-3) Зажим наборный измерительный   договорная
ЗН27-6И40Д/ДУ3- тип1 (Р3-1) Зажим наборный измерительный 6 40   договорная
ЗН27-6И40Д/ДУ3- тип2 (Р2-1, Р2-3) Зажим наборный измерительный   договорная
3. Зажимы и блоки наборные проходные ЗН27- 6П25, БЗН27- 6П25
ЗН27-6П25 (центральный) 6 40 Обеспечивают  соединение проводов через  корпус прибора договорная
ЗН27-6П25 (торцевой) договорная

Блок зажимов наборных БЗН27

Клеммные блоки используются для соединения и ответвления проводов (проводников) из алюминия и меди. Они собираются из множества клеммных зажимов, производятся из диэлектрического материала. Внутри каждого изделия размещают металлические контакты, к которым и крепятся проводники. Все клеммные блоки, предлагаемые нашей компанией, выгодно сочетают в себе качество и невысокую стоимость, так же обеспечивают надежное соединение проводников и предохраняют от короткого замыкания и перегрева. Все клеммники нашей компании производятся на самом современном оборудовании, квалифицированными специалистами, которые строго отслеживают качество продукции.

Блок зажимов наборных серии БЗН27 удостоены звания — Дипломант конкурса «100 Лучших Товаров России- 2004» в номинации «Продукция производственно-технического назначения».

Наименование изделия Общий вид зажима Технические
характеристики
Применяемость Цена, руб., без НДС
Сечение, мм2 Ток, А
4. Блок зажимов наборных БЗН27 Количество зажимов в блоке – по требованию Заказчика договорная

Аксессуары для блоков зажимов

Наименование изделия Применяемость Цена, руб., без НДС
Аксессуары для блоков зажимов наборных серии БЗН27
1. Крышки зажимов торцевые
КТ8 БЗН27-2,5М25 договорная
КТ2 БЗН27-4М32 и БЗН27-6М40 договорная
КТ12 БЗН27-10М63 договорная
КТ3 БЗН27-16М80 договорная
КТ5 БЗН27-35М135-160 договорная
КТ7 БЗН27-95М250 договорная
КТ10 БЗН27-2,5И25 договорная
КТ11-2 БЗН27-6И40 договорная
КТ18 БЗН27-6П40 договорная
2. Крышка разделительная зажима измерительного КТ11-1
(Примечание: применяется только при использовании мостов поперечного соединения)
3. Концевые фиксаторы (упоры) для блоков зажимов БЗН27
КП У3 для комплектации реек Р3-1, Р2-2 договорная
КП1 У3 для комплектации реек Р3-1, Р2-2 договорная
4. Рейки С-образные (Р3-1) Длина 80÷500мм, толщина 1,5мм договорная
5. DIN рейки (Р2-2) Длина 65÷300мм, ширина 15мм, толщина 1мм договорная
6. DIN рейки (Р2-1) Длина 80÷500мм, шир. 35мм, высота 7,5мм, толщина 1,5мм договорная
7. DIN рейки (Р2-3) Длина 80÷500мм, шир. 35мм, высота 15мм, толщина 1,5мм договорная
8. Бирка маркировочная (3-х типов)
Колодка маркировочная Маркировка групп зажимов в блоках БЗН27 договорная
9. Мосты поперечного соединения (МПС) для блоков зажимов БЗН27
Обозначение МПС Применяемость Ток, А Сеч., мм2 N - количество параллельно подсоединяемых зажимов в блоке – 2, 3, 4, 5, 6, 7, 8, 9, 10 шт. (от 2 до 10 шт.) договорная
М2-N БЗН27- 4М32 32 4
М3-N БЗН27- 6М40 40 6
М4-N БЗН27- 10М63 63 10
М5-N БЗН27- 16М80 80 16
М6-N БЗН27- 25М100 100 25
М7-N БЗН27- 95М250 250 95
М8-N БЗН27- 2,5М25 25 2,5
М9-N БЗН27- 50М160 160 50
МБ10-N БЗН27- 2,5И25 25 2,5
М10-N БЗН27- 6И40 40 6
М11-N БЗН27- 70М200 200 70
М12-N БЗН27- 35М160 160 35

При заказе блоков зажимов БЗН27:

Необходимо указать тип рейки, количество зажимов в блоке, необходимость комплектования аксессуарами — МПС, колодка маркировочная, климатическое исполнение — У3 (умеренное), Т3 (тропическое), а также цвет корпусов зажимов (если необходим определенный цвет).

Пример оформления заявки:

зажим наборный для сечения проводов 6 мм², ток 40А, мостиковый, для применения в районах с умеренным климатом: ЗН27-6 М40Д/ДУ3.
