Влагозащищенные пьезокнопки IP68 – техническая информация

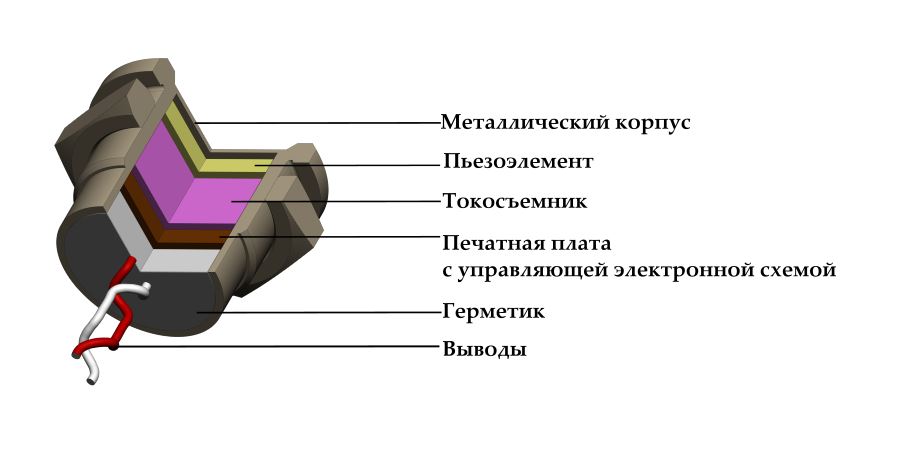

Принцип работы пьезокнопки основан на прямом физическом пьезоэффекте. При давлении через лицевую часть кнопки на пьезоэлемент происходит его деформация. Вследствие деформации на электродах пьезоэлемента возникает электрический импульс длительностью 120-200мс, что является достаточным для управления MOSFET ключом переменного тока. Функционально пьезокнопка является аналогом механической кнопки, т.е. «сухого контакта», не требующего источника питания и соблюдения полярности.

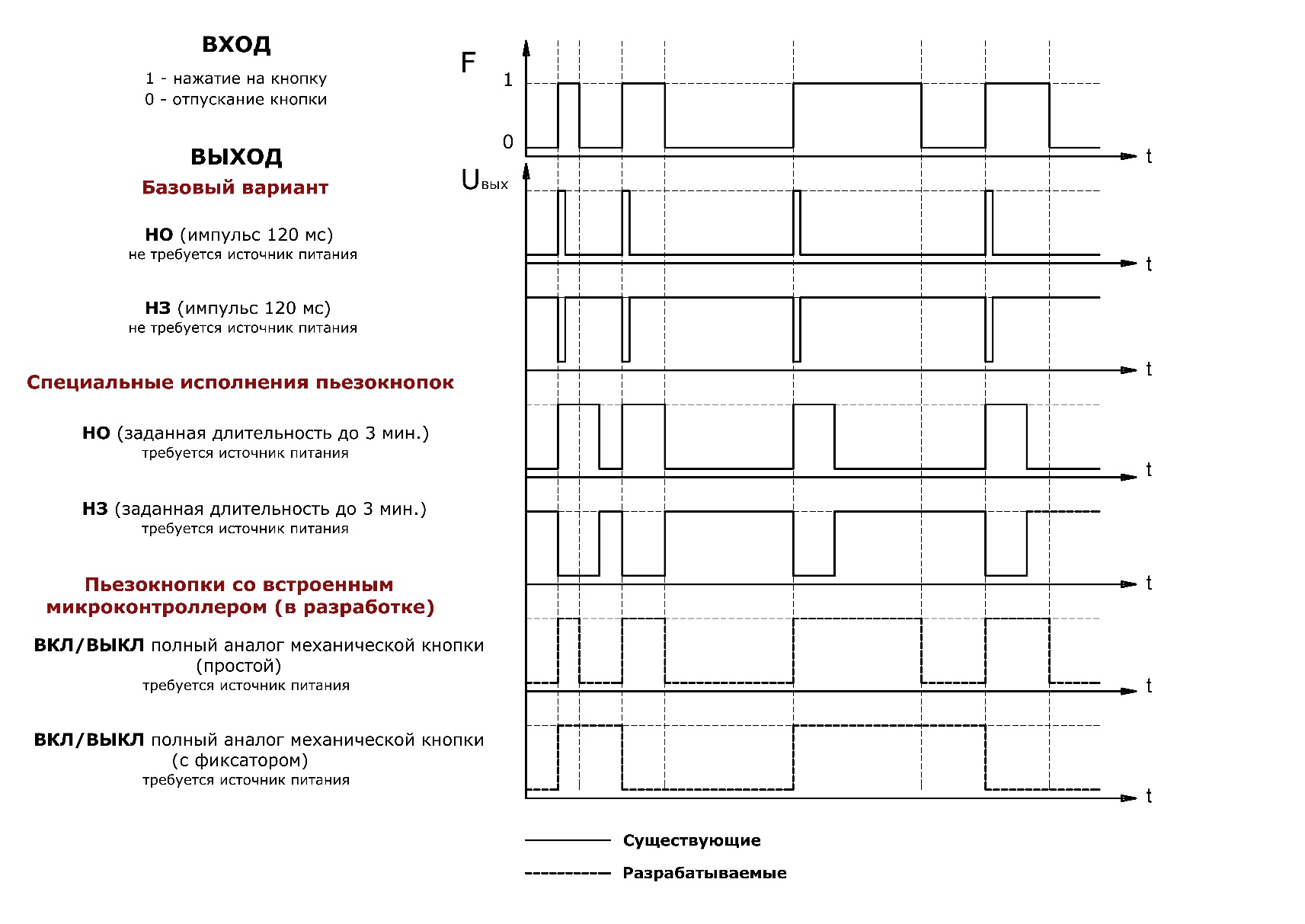

Варианты исполнения кнопок
1. Базовый вариант:
- При нажатии на кнопку происходит замыкание «контакта» (120-200 мс);
- При нажатии на кнопку происходит размыкание «контакта» (120-200 мс).
2. Специальные исполнения пьезокнопок:
- Пьезокнопки с заданной длительностью импульса (встроенный одновибратор)
При нажатии на кнопку происходит замыкание (размыкание) контакта на заданное время (указывается заказчиком); - Пьезокнопки с повышенной коммутационной способностью
Пьезокнопки, обеспечивающие коммутацию тока величиной до 1А с рабочим напряжением 24В постоянного тока;
При необходимости дополнительно могут комплектоваться импульсными пускателями, обеспечивающими включение/выключение электродвигателя или др. устройств большой мощности.
3. Пьезокнопки со встроенным микроконтроллером (в разработке)
- Пьезокнопка с расширенным временным диапазоном - аналог кнопки с одновибратором
При нажатии на кнопку происходит замыкание (размыкание) контакта на заданное время (расширенный временной диапазон); - Пьезокнопки ВКЛ/ВЫКЛ - полный аналог механической кнопки (простой)
При нажатии на кнопку происходит замыкание (размыкание) контакта, а размыкание (замыкание) - при отпускании кнопки; - Пьезокнопки со встроенным микроконтроллером – с диаграммами работ, согласованных с заказчиком.
| Технические характеристики |
| Степень защиты |
| IP68 давление водяного столба до 8 Бар, погружение до 100м ГОСТ 14254-96 |
| Ударопрочность |
| IK04 – анодир. алюминий, IK06 – нерж. сталь (Евростандарт EN 62262) |
| Рабочие температуры |
| -40°С … +75°С |
| Предельно допустимая скорость нарастания температуры |
| dt°/dt = 2°/сек |
| Номинальные токи/напряжения |
| Базовый вариант – 0-0,15А/0-±24В постоянного тока * Специальное исполнение – 0-1,0А/0-±24В постоянного тока * |
| Сопротивление контакта «Вкл» |
| 10 Ом макс. |
| Сопротивление контакта «Выкл» |
| 5 МОм мин. |
| Усилие нажатия типовое |
| 3-5 Н |
| Ресурс |
| Более 50 миллионов циклов |
| Индикация |
| Светодиод (подсветка точкой): 5 мА/12В, 10мА/24В Светодиодное кольцо RGB (кольцевая подсветка): 20 мА на канал/12В |
| Длительность импульса (без обработки) |
| 120-200 мс |
* При включении на индуктивную нагрузку требуется диодная защита
| Материалы |
| Корпус |
| - Анодированный алюминий - Нержавеющая сталь - Пластик (в разработке) |
| Выводы |
| - Провода длиной 300 мм, сечением 0,1 2мм2 - Кабель с изоляцией КСПВГ, сечением 6*0,12 мм2 - Разъем (в разработке) |
Кнопочные пьезовыключатели: типы корпусов
Тип корпуса F
 Тип корпуса F1 |
 Тип корпуса F2 |
 Тип корпуса F3 |
 Тип корпуса F4 |
 Тип корпуса F5 |
 Тип корпуса F6 |
 Тип корпуса F7 |
Тип корпуса M
 Тип корпуса M1 |
 Тип корпуса M2 |
 Тип корпуса M3 |
Тип корпусов L
 Тип корпуса L1 |
 Тип корпуса L2 |
Тип корпусов R
 Тип корпуса R1 |
 Тип корпуса R2 |
 Тип корпуса R3 |
Схемы корпусов

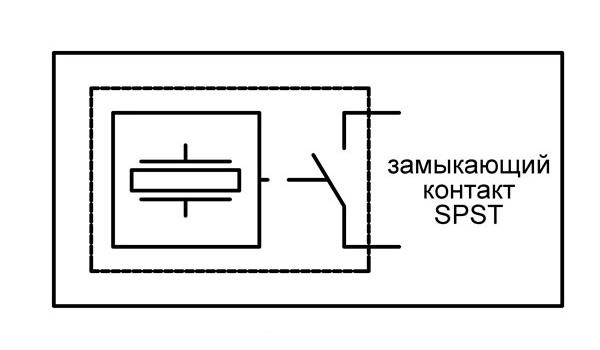

 Схема типа корпуса F-замыкающий |

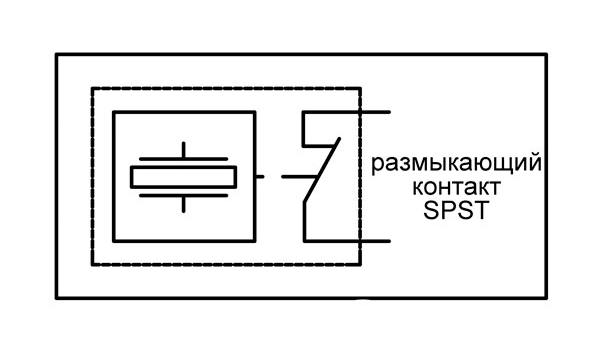

 Схема типа корпуса F-размыкающий |

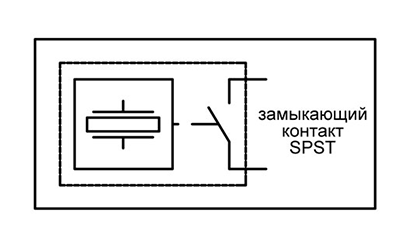

 Схема типа корпуса M-замыкающий |

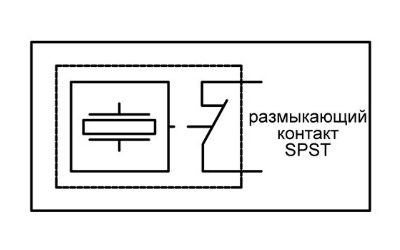

 Схема типа корпуса M-размыкающий |

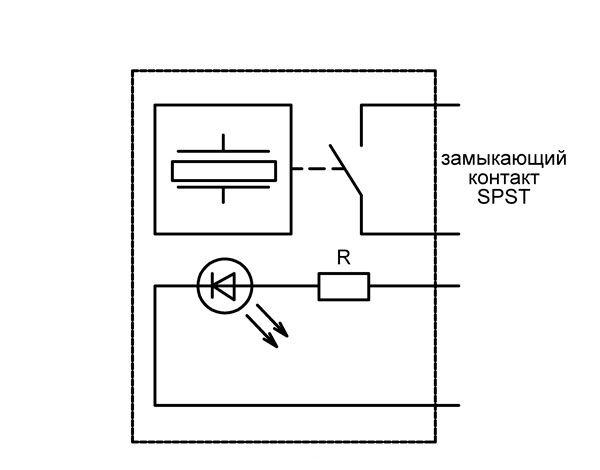

 Схема типа корпуса L-замыкающий |

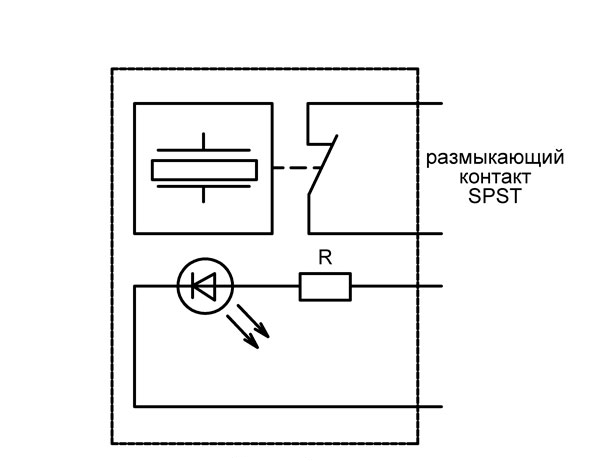

 Схема типа корпуса L-размыкающий |

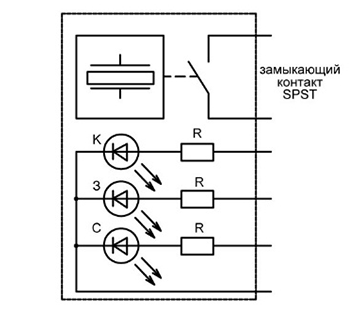

 Схема типа корпуса R-замыкающий |

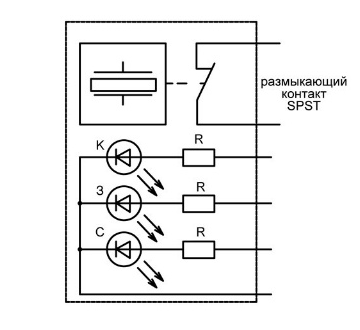

 Схема типа корпуса R-размыкающий |
Влагозащищенные пьезокнопки IP68: габаритные и установочные размеры

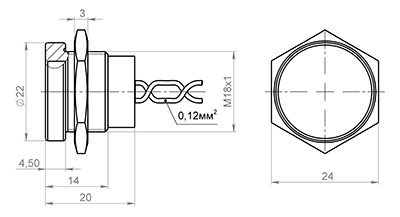

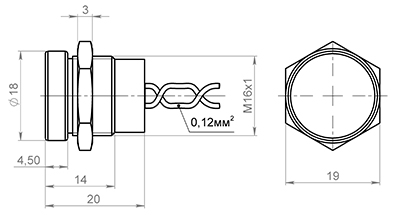

Размеры пьезокнопок корпуса F1 |
|
 Резьба М16*1 |
 Резьба М18*1 |

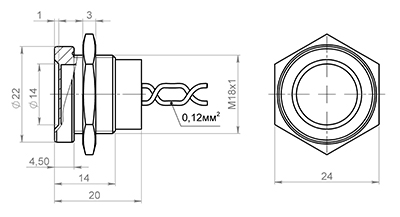

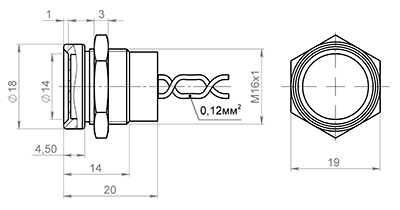

Размеры пьезокнопок корпуса F2 |
|
 Резьба М16*1 |
 Резьба М18*1 |

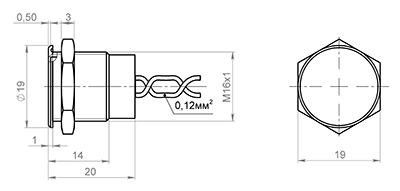

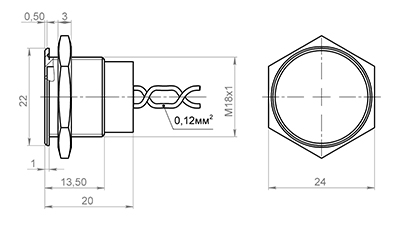

Размеры пьезокнопок корпуса F3 |
|
 Резьба М16*1 |
 Резьба М18*1 |

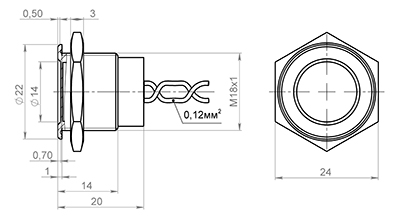

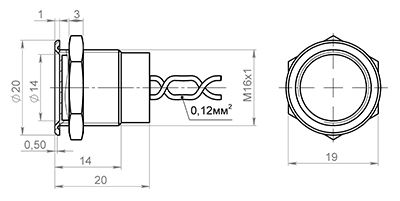

Размеры пьезокнопок корпуса F4 |
|
 Резьба М16*1 |
 Резьба М18*1 |

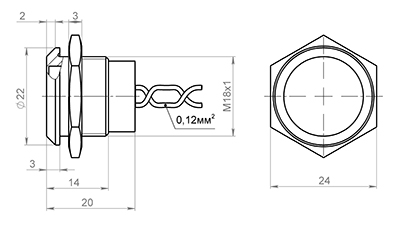

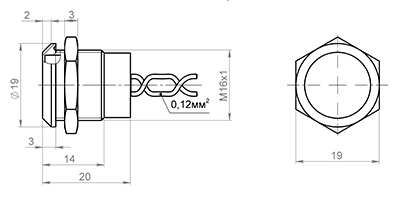

Размеры пьезокнопок корпуса F5 |
|
 Резьба М16*1 |
 Резьба М18*1 |

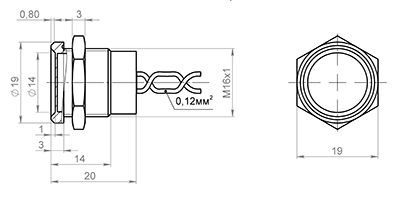

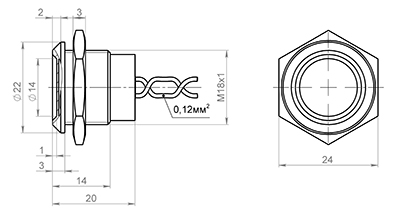

Размеры пьезокнопок корпуса F6 |
|
 Резьба М16*1 |
 Резьба М18*1 |

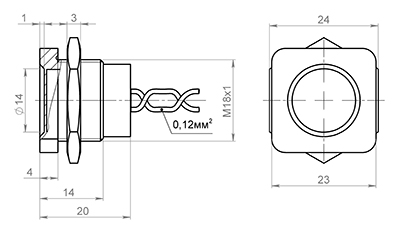

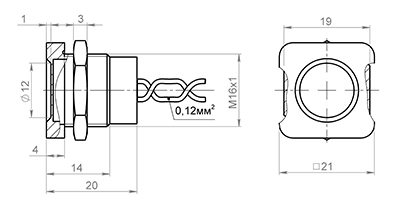

Размеры пьезокнопок корпуса F7 |
|
 Резьба М16*1 |
 Резьба М18*1 |

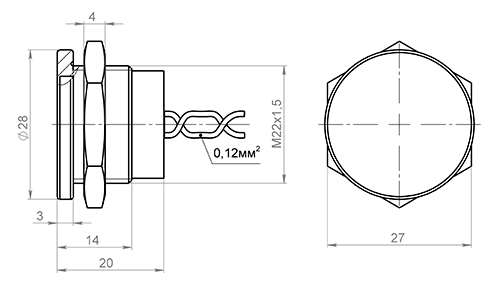

Размеры пьезокнопок корпуса M1 |
 Резьба М22*1,5 |

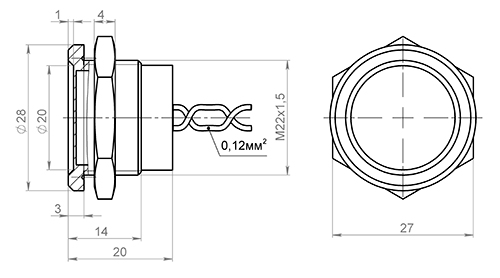

Размеры пьезокнопок корпуса M2 |
 Резьба М22*1,5 |

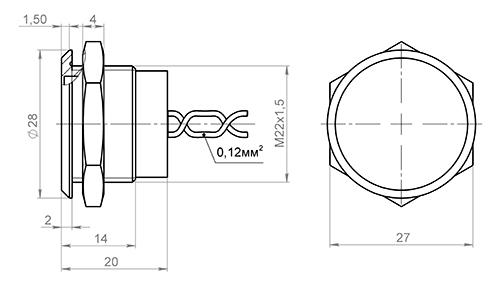

Размеры пьезокнопок корпуса M3 |
 Резьба М22*1,5 |

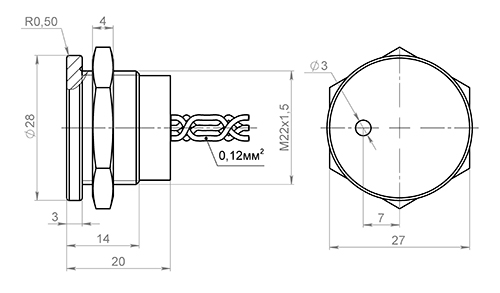

Размеры пьезокнопок корпуса L1 |
 Резьба М22*1,5 |

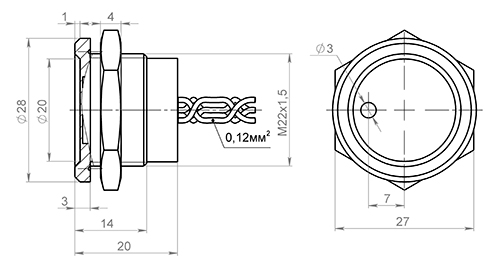

Размеры пьезокнопок корпуса L2 |
 Резьба М22*1,5 |

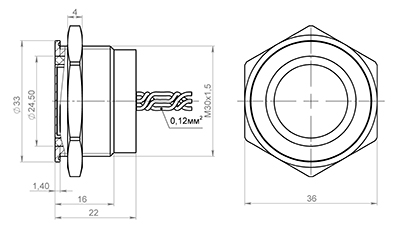

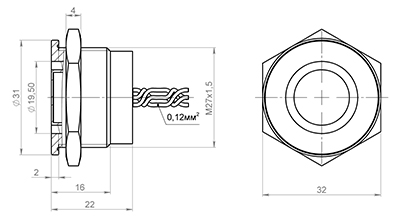

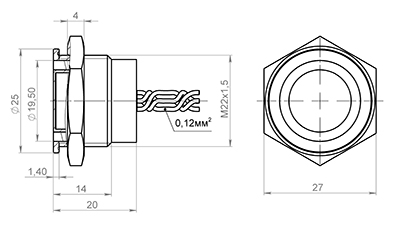

Размеры пьезокнопок корпуса R1 |
|
 Резьба М22*1,5 |
 Резьба М27*1,5 |
 Резьба М30*1,5 |
|

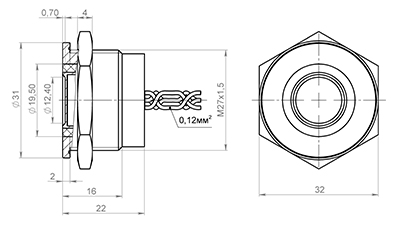

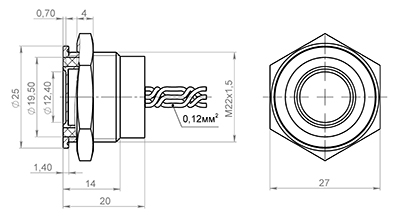

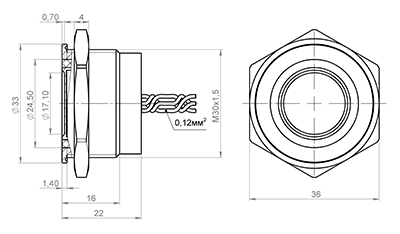

Размеры пьезокнопок корпуса R2 |
|
 Резьба М22*1,5 |
 Резьба М27*1,5 |
 Резьба М30*1,5 |
|

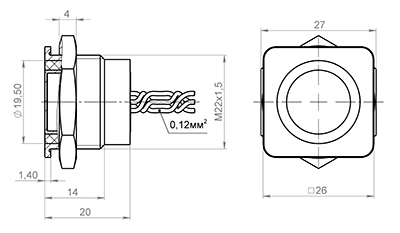

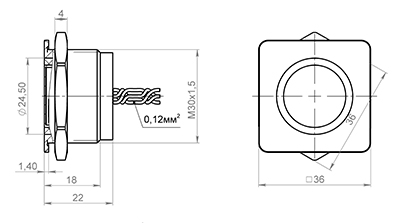

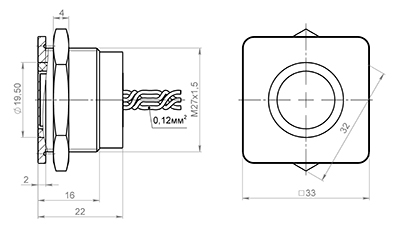

Размеры пьезокнопок корпуса R3 |
|
 Резьба М22*1,5 |
 Резьба М27*1,5 |
 Резьба М30*1,5 |
|
